Equipamento de inspecção por raios-X para PCBA de tamanho de ponto de foco de 5 μm Capacidade 1100 kg
Propriedades Básicas
Local de Origem:
porcelana
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
AX7900
Propriedades comerciais
Quantidade mínima de pedido:
1 conjunto
Preço:
can negotiate
Condições de pagamento:
T/T, L/C
Capacidade de fornecimento:
300 conjuntos por mês
Resumo do Produto
Equipamento de inspecção por raios-X para PCBA Descrição da máquina de raios X IC AX7900: É amplamente utilizado em várias indústrias, incluindo BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Fabricação de Baterias, Casting de Pequenos Metais, módulos de conectores eletrônicos, Cabos...
Detalhes do produto
Destacar:
Equipamento de inspecção por raios-X de 1100 kg
,Equipamento de inspecção por raios-X PCBA
,Equipamento de inspecção por raios-X de 5 μm
Voltage:
0~90kV (ajustável)
Size:
1280 ((L) x 1220 ((W) x 1615 ((H) mm
Weight:
1100 kg
Focus Spot Size:
5μm
Detector:
Detector do tela plano (FPD)
Pixel Size:
85 μm
System Magnification:
600x
Pixel Matrix:
1536*1536 mm
Descrição do produto
Equipamento de inspecção por raios-X para PCBA
Descrição da máquina de raios X IC AX7900:
É amplamente utilizado em várias indústrias, incluindo BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Fabricação de Baterias, Casting de Pequenos Metais, módulos de conectores eletrônicos, Cabos,Componentes aeroespaciais, indústria fotovoltaica, entre outros.
Características da máquina de raios X IC AX7900:
-
Sistema de localização a laser numa grande mesa de inspecção para posicionamento preciso
-
Controle preciso, programação CNC posicionamento automático
- FPD inclinação ± 25
- Bloqueio eletromagnético seguro
-
Sistema de gestão de acesso de impressões digitais
-
Monitorização em tempo real da radiação
Especificações técnicas do AX7900
| Ponto | Definição | Especificações |
| Parâmetros do sistema | Tamanho | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Peso | 1100 kg | |
| Potência |
AC 110/220V, 50/60Hz
|
|
| Consumo de energia | 1.0kW | |
| Tubos de raios-X | Tipo |
Fechado
|
| Max.Voltagem |
0~90 kV (regulado)
|
|
| Max. Potência | 8W | |
| Tamanho do ponto | 5 μm | |
| Sistema de raios-X | Intensificador | FPD |
| Monitor | 224LCD | |
| Magnificação do sistema | 600X | |
| Região de detecção | Max.Área de carga | 520 mm x 420 mm |
| Max.Área de inspecção | 460 mm x 400 mm | |
| Fugas de raios-X | < 1μSv/h (Cumpre todas as normas internacionais)
|
|

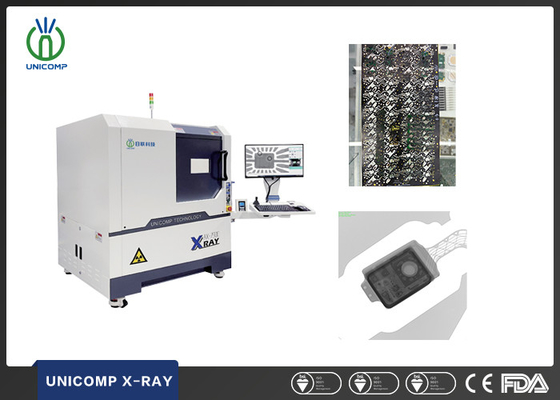

Imagem da máquina de raios X IC AX7900:
