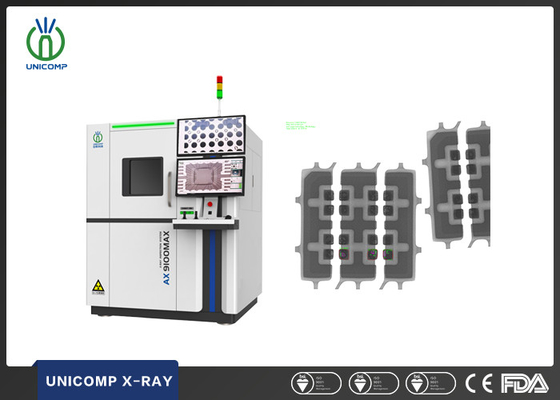

Tipo do tubo de raio X: | Tipo selado | Tamanho do pixel: | 84 μm |
---|---|---|---|
Pixel: | 1536*1536 | Impressão: | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
Destacar: | Máquina de raios-X de medição de curvatura IC,Máquina de raios X com ângulo de inclinação de 60°,Máquina de raios-X de tamanho de pixels de 84 μm |
É amplamente utilizado em aplicações como BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Indústria de Baterias, Casting de Pequenos Metais, módulos de conectores eletrônicos, Cabos,Indústria fotovoltaica, e mais.
Áreas de aplicação
Funções e características
Imagem de inspecção
Resumo do sistema | |
Impressão | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
Peso da máquina | 2400 kg |
Fornecimento de energia |
AC 110~220V, 50/60Hz
|
Dimensão da embalagem | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
Peso da embalagem | 2600 kg |
Consumo de energia | 4 kW |
Tubos de raios-X | |
Tipo de tubo Tipo | Tipo selado |
Máxima potência | 65 W |
Voltagem | 0~130 kV (regulado) |
Tamanho do ponto de foco | ≤ 7 μm |
Sistema de Imagem | |
Detector | FPD de alta resolução |
Tamanho do pixel | 84 μm |
Área de detecção eficaz | 129*129mm |
Taxas de quadros | 20 fps |
Pixel | 1536*1536 |
Magnificação do sistema | 1600X |
Software | |
Um clique Zoom in & out | Navegação rápida e automática da região ROI |
Seguimento de ponto fixo durante a inclinação do FPD | Seguimento automático da mesa enquanto o eixo se inclina separadamente |
Algoritmos para Reconstrução de Super-Resolução de Imagem | Melhore inteligentemente a clareza geral da imagem com um clique |
Comparação automática de imagens | Ajuste de forma inteligente o contraste geral da imagem com um clique |
Variedade de algoritmos de processamento de filtros | Funções de preprocessamento de imagem de afinação, realce, inversão de cor, denoisação |
Sistema de controlo de movimento | |
Método de controlo de movimento | Joystick duplo, teclado e mouse |
Max. Tamanho de carga | F620 mm |
Max. Tamanho da inspecção | 600*450 mm |
Inspecção de inclinação | Máximo 60°(tubo e detector) |
Fase Objetivo | Rotação horizontal 360° |
PCs industriais | |
Monitor duplo | Display HD de 27 " 4K |
Sistema de Operação | Windows 10 64 bits |
Disco duro | 1 TB |
Memória RAM | 16G |
Modelo de CPU | Processador Intel i7 |
Outras características | |
A porta aberta. | Manualmente |
Operação de segurança | Bloqueio eletromagnético, luz de aviso e monitor de vazamento de radiação em tempo real |
Gestão da Autoridade | Sistema de Gestão de Acesso de Impressões Digitais e Suporte de Acesso a Senha |
Segurança dos raios-X | < 1μSv/h (cumprindo todas as normas internacionais) |
* As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas são propriedade do fabricante do sistema.
Dimensões e aparência
