Inspecção de raios X precisa para controlo de PCB Fugas de raios X 1uSv/h Voltagem 0-110kV Ajustável
Propriedades Básicas
Local de Origem:
China
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
AX8500
Propriedades comerciais
Quantidade mínima de pedido:
1 Conjunto
Preço:
can negotiate
Condições de pagamento:
T/T, L/C
Capacidade de fornecimento:
300 conjuntos por mês
Resumo do Produto
Inspecção por raios-X para controlo da qualidade dos PCB AAplicaçãodeMáquina de raios-X SMT Amplamente aplicado em BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Indústria de Baterias, Casting de Pequenos Metais, Modulo de conectores eletrónicos, cabos, componentes aeroespaciais, ind...
Detalhes do produto
Destacar:
Inspecção por raios-X ajustável
,Inspecção por raios-X de controlo de PCB
,1 uSv/h Inspecção por raios-X
Name:
Máquina de inspecção por raios-X
Voltage:
0~110 kV (regulado)
Industry:
Indústria eletrónica
Footprint:
1250 (L) x1300 (W) x1900 (H) milímetro
X-Ray Leakage:
< 1uSv="">
Weight:
1500 kg
Descrição do produto

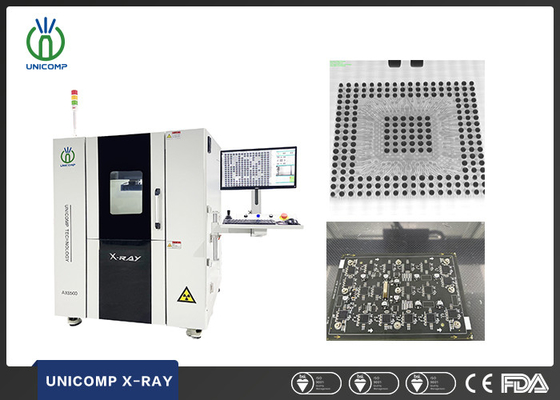

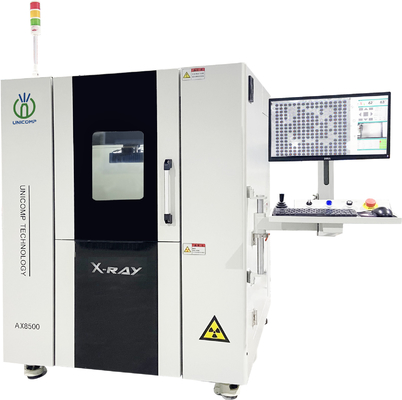

Inspecção por raios-X para controlo da qualidade dos PCB
AAplicaçãodeMáquina de raios-X SMT
Amplamente aplicado em BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Indústria de Baterias, Casting de Pequenos Metais,
Modulo de conectores eletrónicos, cabos, componentes aeroespaciais, indústria fotovoltaica, etc.
Características da máquina de raios-X de escritório
- Tabela de inspecção de grande dimensão com rotor a laser de 360° para localização precisa
- Magnificação (1000X)
- Controle preciso, programação CNC posicionamento automático
- FPD 55° Inspecção de inclinação
- Movimento em 6 eixos
- Console ajustável
SpecificaçãoDeMáquina de raios-X de escritório
| Ponto | Definição | Especificações |
| Tubos de raios-X | Tipo de tubo | Fechado |
| Voltagem | 0~110 kV (regulado) | |
| Max. Potência | 25 W | |
| Tamanho do ponto de foco | 5 μm | |
| Sistema de Imagem | Detector | Detector de painel plano (FPD) |
| Área de detecção eficaz | 129*129mm | |
| Matriz de pixels | 1536*1536 (pixels) | |
| Tamanho do pixel | 84 μm | |
| Taxas de quadros | 20 quadros por segundo | |
| Magnificação do sistema | 1000X | |
| Software | Auto-medição |
Defeitos internos de componentes eletrónicos, qualidade de solda PCBA Medição automática e dados de apoio/saída gráfica
|
| Múltiplas ferramentas de medição | Suporte à medição da distância, ângulo, diâmetro, polígono, taxa de enchimento PTH, etc. | |
| Display em tempo real | Exibir em tempo real os dados de trabalho de tensão, corrente, ângulo, data, etc. | |
| Navegação | Navegação nas janelas visuais | |
| Amigável ao utilizador | Transporte automático de componentes de bobina para bobina, fácil de operar e fácil de usar | |
| Sistema de controlo de movimento | Manipulador |
Seis eixos com X1 / X2 / Y / Z1 / T (55°) / R (360°)
|
| Max. Área de carga/peso |
F570mm / 10kg
|
|
| Área de inspecção máxima | 450*450 mm | |
| Controle de movimento |
Joystick, teclado e mouse
|
Perguntas frequentes:
1O pacote está seguro durante a entrega?
Todas as máquinas de inspecção de raios-X são embaladas em cartão de madeira sólida padrão.
2- E o serviço pós-venda?
Garantia gratuita de 1 ano para peças de reposição, suporte técnico ao longo da vida.
Temos uma equipe profissional de pós-venda, se houver alguma dúvida, vídeos de assistente também são fornecidos no serviço pós-venda.
3Se viermos à sua fábrica, você vai dar treinamento gratuito?
Sim, damos as boas-vindas a você para visitar a nossa fábrica, vamos organizar o treinamento gratuito para você.
Os nossos serviços
- Ajudar os clientes a analisar projetos de produtos e fornecer soluções de detecção.
- Fornecer soluções profissionais de detecção.
- Temos serviços especializados em design de jits.
- 24 horas de resposta por e-mail para os outros.
- Teste de detecção de amostras gratuito.
- Fornecer um serviço de controlo de informações de expedição/entrega.
- Garantia de um ano, toda a vida.
