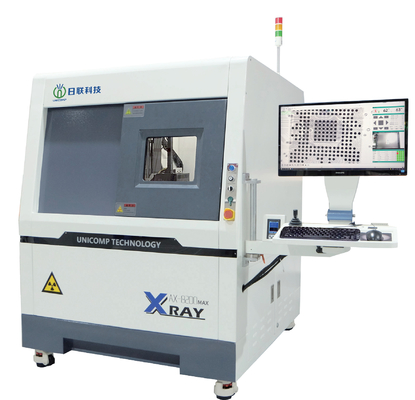

Inspecção por raios X profissional para eletrônicos Detector de painel plano FPD 1620 Kg Peso de embalagem
Propriedades Básicas
Local de Origem:
China
Marca:
Unicomp
Certificação:
CE, FDA
Número do modelo:
AX8200MAX
Propriedades comerciais
Quantidade mínima de pedido:
1 PCS
Preço:
can negotiate
Condições de pagamento:
T/T, L/C
Capacidade de fornecimento:
300 PCS por mês
Resumo do Produto
Inspecção por raios-X para eletrónica SpecificaçãoDeMáquina de raios X SMT Resumo do sistema Impressão 1280 ((W) × 1500 ((D) × 1704 ((H) mm Peso da máquina 1450 kg Fornecimento de energia AC 110~220V, 50/60Hz Tamanho da embalagem de madeira compensada 1750 ((W) × 1920 ((D) × 2000 ((H) cm Peso da ...
Detalhes do produto
Destacar:
Inspecção por raios-X para eletrónica
,Inspecção de raios X pela FPD
,Inspecção profissional por raios-X
Tube Voltage:
0~90kV (ajustável)
Tube Type:
Fechado
Focus Spot Size:
5μm
Detector:
Detector do tela plano (FPD)
Packing Weight:
1620kg
Power Supply:
C.A. 110~220V, 50/60Hz
Descrição do produto
Inspecção por raios-X para eletrónica
SpecificaçãoDeMáquina de raios X SMT
| Resumo do sistema | |
| Impressão | 1280 ((W) × 1500 ((D) × 1704 ((H) mm |
| Peso da máquina | 1450 kg |
| Fornecimento de energia | AC 110~220V, 50/60Hz |
| Tamanho da embalagem de madeira compensada | 1750 ((W) × 1920 ((D) × 2000 ((H) cm |
| Peso da embalagem | 1620 kg |
| Consumo de energia | 1.5 kW |
| Tubos de raios-X | |
| Tipo de tubo | Fechado |
| Max. Potência | 8W |
| Voltagem | 0~90 kV (regulado) |
| Tamanho do ponto de foco | 5 μm |
| Sistema de Imagem | |
| Detector | Detector de painel plano (FPD) |
| Tamanho do pixel | 84 μm |
| Área de detecção eficaz | 129*129mm |
| Taxas de quadros | 30 fps |
| Matriz de pixels | 1536*1536 |
| Magnificação do sistema | 600X |
| Software | |
| Auto-medição | BGA Soldagem de vazio de medição automática e dados de suporte/saída gráfica |
| Múltiplas ferramentas de medição | Suporte à medição da distância, ângulo, diâmetro, polígono, taxa de enchimento PTH, etc. |
| Modo CNC | Inspecção CNC programável, fácil de operar e fácil de usar |
| Display em tempo real | Exibir em tempo real os dados de trabalho de tensão, corrente, ângulo, data, etc. |
| Navegação | Sistema de posicionamento do ponto alvo conveniente |
| Sistema de controlo de movimento | |
| Controle de movimento | Joystick, teclado, mouse e painel de toque |
| Max. Área de carga/peso | 610*610 mm / 10 kg |
| Área de inspecção máxima | 550*550 mm |
| Pontos de vista obliques | Max. 60° (Radiografia e detector)
|
| Manipulador | 6 eixos com X / Y / Z1 / Z2 / T1 / T2 |
| PCs industriais | |
| Monitor | Display LCD interativo com toque 24 ̊ FHD |
| Sistema operacional | Windows 10 64 bits |
| Disco duro | 1 TB |
| Memória RAM | 16 GB |
| Modelo de CPU | Processador Intel i7 |
| Outras características | |
| A porta aberta. | Deslizamento elétrico |
| Segurança dos raios-X | < 1μSv/h (cumprindo todas as normas internacionais) |
| Gestão da Autoridade | Sistema de controlo de acesso de impressões digitais e acesso de senha. |
| Operação de segurança | Bloqueio eletromagnético, luz de aviso e monitor de vazamento de radiação em tempo real |
| *As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas são propriedade do fabricante do sistema. | |
Áreas de aplicação da máquina de raios-X
É amplamente utilizado em indústrias como BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semicondutor, Bateria, Casting de Pequeno Metal, módulos de conectores eletrônicos, cabos, componentes aeroespaciais,e fotovoltaicos, entre outros.
Função e características da máquina de raios-X
Imagem de inspecção da máquina de raios X SMT
