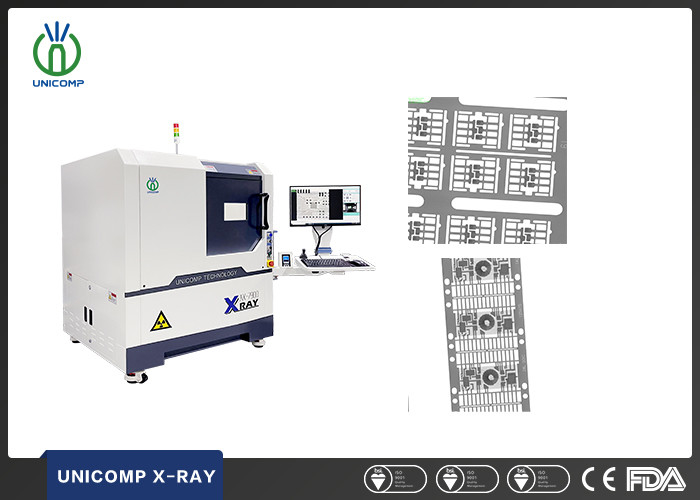

Eletrônica Máquina de Raios X Controle preciso Programação CNC para detecção de defeitos do chipset
Propriedades Básicas
Local de Origem:
China
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
AX7900
Propriedades comerciais
Quantidade mínima de pedido:
1SET
Preço:
can negotiate
Condições de pagamento:
T/T,L/C
Capacidade de fornecimento:
300 conjuntos por mês
Resumo do Produto
Detecção de Qualidade de Chicote Elétrico AX7900 Equipamento de Raio-X Unicomp Eletrônicos Descrição da máquina de Raio-X de CI AX7900: Tubo de raio-X de 90KV e 5µm, Detector FPD. Estação de trabalho multifuncional, movimento multi-eixo XY padrão com movimento de inclinação de ±60° (opcional). ...
Detalhes do produto
Destacar:
Máquina de raios X de controle eletrônico preciso
,Máquina de raios X de programação eletrônica CNC
,Máquina de raios-X para chipset eletrônico
Name:
Equipamento de inspecção por raios-X da Unicomp
Application:
SMT, EMS, BGA, eletrônica, CSP, diodo emissor de luz, Flip Chip, semicondutor
Tube Voltage:
80KV/90KV
Industry:
Indústria eletrónica
Size:
1215(C)x1325(L)x1700(A)mm
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 kW
Descrição do produto

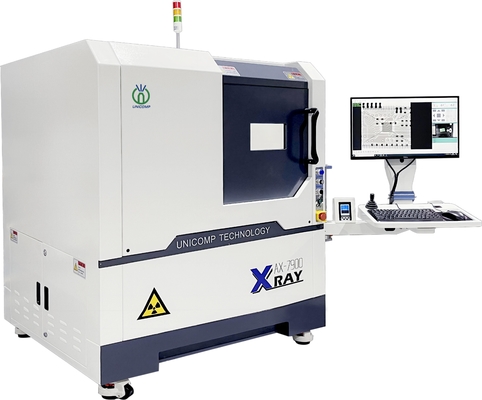

Detecção de Qualidade de Chicote Elétrico AX7900 Equipamento de Raio-X Unicomp Eletrônicos
Descrição da máquina de Raio-X de CI AX7900:
Tubo de raio-X de 90KV e 5µm, Detector FPD. Estação de trabalho multifuncional, movimento multi-eixo XY padrão com movimento de inclinação de ±60° (opcional). Movimento do eixo Z para tubo de raio-X e FPD para aumentar/diminuir magnificação/FOV. Sistema conveniente de posicionamento de ponto alvo. Sistema de processamento de imagem DXI multifuncional com programação XY para rotinas de inspeção de múltiplas imagens. Área máxima de carregamento 600mm x 520mm, área máxima de detecção 505 x 440mm, com magnificação geométrica de ~52X.
APLICAÇÃO da máquina de Raio-X de CI AX7900:
- Inspeção de LED, SMT, BGA, CSP, Flip Chip.
- Indústria de Semicondutores, Componentes de Embalagem, Indústria de Baterias.
- Componentes Eletrônicos, Peças Automotivas, Indústria Fotovoltaica.
- Fundição sob Pressão de Alumínio, Plástico Moldado.
- Cerâmica, Outras Indústrias Especiais
CARACTERÍSTICAS da máquina de Raio-X de CI AX7900:
- Tubo de raio-X de 90KV e 5µm, Detector FPD.
- Estação de trabalho multifuncional, movimento multi-eixo X-Y. Movimento "Arco" de ±60° (Opcional).
- Os controles de movimento incluem movimento da mesa X/Y mais movimento do tubo e detector no eixo Z, movimento de inclinação de ±60° (opcional).
- Sistema de processamento de imagem DXI multifuncional.
- Função de programação X/Y para rotinas de inspeção de múltiplas imagens
- Área máxima de carregamento 600mm x 520mm, área máxima de detecção 505 x 440mm, com magnificação geométrica de ~52X.
- Medição automática de vazios/áreas de BGA mais geração de relatórios.
Especificações Técnicas do AX7900
| Item | Definição | Especificações |
| Parâmetros do Sistema | Tamanho | 1215(C)x1325(L)x1700(A)mm |
| Peso | 1240kg | |
| Energia | 220AC/50Hz | |
| Consumo de Energia | 0.8kW | |
| Tubo de Raio-X | Tipo | Fechado |
| Tensão Máxima | 90kV | |
| Potência Máxima | 8W | |
| Tamanho do Ponto | 5µm | |
| Sistema de Raio-X | Intensificador | FPD |
| Monitor | LCD de 24 polegadas | |
| Magnificação Geométrica | 52X | |
| Região de Detecção | Tamanho Máximo de Carregamento | 600mm x 520mm |
| Área Máxima de Inspeção | 505mm x 440mm | |
| Vazamento de Raio-X | <1µSv/h | |

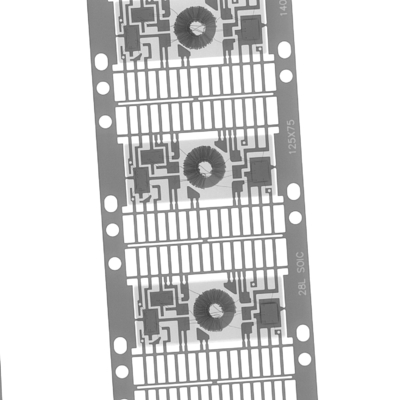

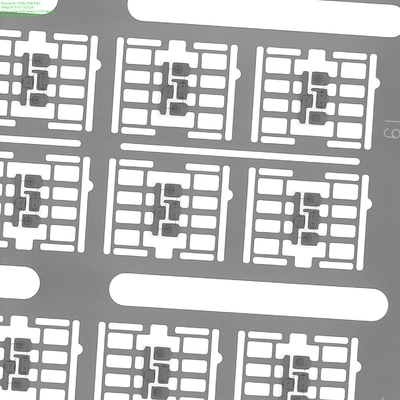

Imagens de Inspeção da máquina de Raio-X de CI AX7900:
