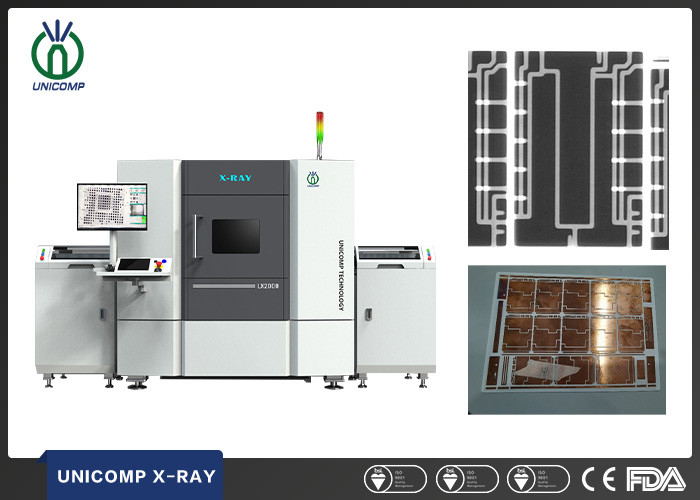

Micro foco X Ray Semiconductor Inspection Equipment Inline 2D
Propriedades Básicas
Local de Origem:
China
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
LX2000
Propriedades comerciais
Quantidade mínima de pedido:
1Set
Preço:
can negotiate
Condições de pagamento:
T/T, L/C
Capacidade de fornecimento:
300 grupos pelo mês
Resumo do Produto
Da fábrica máquina de raio X inline do microfocus da fonte diretamente 2D para verificar o semicondutor eletrônico IGBT com o reconhecimento automático do defeito Parâmetros e especificações técnicosSumário do sistemaPegada2595 (W)×1392 (D)×1992 (H) milímetroPeso da máquina1900 quilograma) (do raio ...
Detalhes do produto
Destacar:
2D equipamento Inline da inspeção do semicondutor
,Equipamento da inspeção do semicondutor LX2000
,LX2000 eletrônica X Ray Machine
Color:
Cinza
Name:
Máquina da inspeção do raio X
Application:
SMT, EMS, BGA, Eletrônica, CSP, LED, Flip Chip, Semicondutor
Tube Voltage:
90KV
Weight:
1900KG
Power Consumption:
3.5kw
Descrição do produto
Da fábrica máquina de raio X inline do microfocus da fonte diretamente 2D para verificar o semicondutor eletrônico IGBT com o reconhecimento automático do defeito
Parâmetros e especificações técnicos
| Sumário do sistema | |
| Pegada | 2595 (W)×1392 (D)×1992 (H) milímetro |
| Peso da máquina | 1900 quilograma) (do raio X/700kg (transporte) |
| Fonte de alimentação | C.A. 110~220V, 50/60Hz |
| Tamanho de embalagem da madeira compensada | 180 (W)×170 (D)×190 (H) cm (raio X) 150 (W)×105 (D)×120 (H) cm (transporte) |
| Peso de embalagem | 2000kg) (do raio X/800kg (transporte) |
| Consumo de potência | 3,5 quilowatts |
| Tubo de raio X | |
| Tipo do tubo | Selado |
| Máximo Poder | 8W |
| Tensão | 0~90kV (ajustável) |
| Tamanho de ponto do foco | 5μm |
| Sistema da imagem latente | |
| Detector | Detector do tela plano (FPD) |
| Tamanho do pixel | 85μm |
| Área eficaz da detecção | 130*130mm |
| Taxas de quadros | 20fps |
| Matriz do pixel | 1536*1536 |
| Ampliação do sistema | 200X |
| Software | |
| Auto-medição | Auto inspeção e análise para a aprovação & os componentes do NG |
| Modo do CNC | Inspeção programável do CNC, operação e fácil de usar fáceis |
| Rework | Sistema de gerenciamento de banco de dados do Rework do apoio |
| Conexão de dados | Sistema do apoio MES/ERP/SPC |
| Navegação | Sistema de posicionamento conveniente do ponto do alvo |
| Sistema de controlo do movimento | |
| Controle do movimento | Painel do manche, do teclado numérico, do rato & de toque (PLC) |
| Largura ajustável do túnel | 80~350mm |
| Máximo Inspeção Amostra | 400*350mm/10kg |
| Mínimo Inspeção Amostra | 100*80mm |
| Manipulador | Auto sistema Inline |
| PC industrial | |
| Monitor | 22' ‘exposição de FHD LCD |
| Sistema ósmio | Windows 10 64bit |
| Disco rígido | 1TB |
| RAM | 8GB |
| Modelo do processador central | Processador de Intel i7 |
| Outras características | |
| Economia de energia | Raio X auto-fora quando se acabar fora do trabalho do que 5 minutos |
| Operação da segurança | Bloqueio eletromagnético, luz de aviso |
| Gestão da autoridade | Senha Magnagement |
| Segurança do raio X | <1> |
| * as especificações são sujeitas mudar sem aviso prévio, todas as marcas registradas são a propriedade do fabricante do sistema. | |
Este raio X é projetado fornecer a imagem latente de alta resolução do raio X para a indústria eletrónica. Este sistema versátil é eficaz para muitas aplicações no processo de manufatura do PWB. Isto inclui BGA, CSP, QFN, microplaqueta de aleta, ESPIGA e vários componentes de SMT. é um instrumento de apoio poderoso para o desenvolvimento de processo, a monitoração de processo e o refinamento de operações do rework. Suportado por uma relação de software poderosa e fácil de usar, o raio de x pode encontrar as necessidades de fábricas pequenas e grandes.
Funções e características
Imagens da inspeção
Aplicação
Aplicado extensamente para BGA, CSP, Flip Chip, diodo emissor de luz, fusível, diodo, PWB, semicondutor, indústria da bateria, pequena
Carcaça do metal, módulo de conector eletrônico, cabos, componentes aeroespaciais, indústria fotovoltaico, etc.
