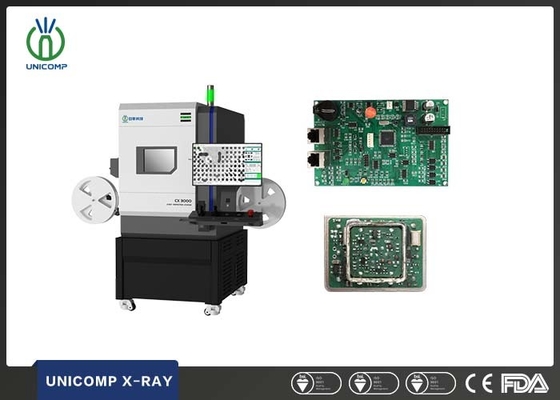

1uSv/h 0.5kW X Desktop Ray Machine 5μm para placas de PCBA
Propriedades Básicas
Local de Origem:
CHINA
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
CX3000
Propriedades comerciais
Quantidade mínima de pedido:
1set
Preço:
can negotiate
Condições de pagamento:
T/T,L/C
Capacidade de fornecimento:
30 grupos pelo mês
Resumo do Produto
Especificações técnicas Artigo Descrição Especificações Tubo de raio X Máximo Tensão, tipo 90kV, fechado Consumo de potência 8W Tamanho de ponto focal 5μm Ampliação 200X Detector Tipo do detector FPD Definição 101 LP/cm Área eficaz 58mm×54mm Computador do sistema Sistema operacional PC industrial, ...
Detalhes do produto
Destacar:
0.5kW X Desktop Ray Machine
,1uSv/H X Desktop Ray Machine
,placas X Ray Scanner de 5μm PCBA
Name:
Eletrônica X Ray Machine
Application:
SMT, EMS, BGA, eletrônica, CSP, diodo emissor de luz, Flip Chip, semicondutor
X-Ray Coverage:
48mm x 54mm
X-Ray Leakage:
< 1uSv="">
Weight:
300 kg
Power Consumption:
0.5kW
Descrição do produto
Especificações técnicas
| Artigo | Descrição | Especificações |
| Tubo de raio X | Máximo Tensão, tipo | 90kV, fechado |
| Consumo de potência | 8W | |
| Tamanho de ponto focal | 5μm | |
| Ampliação | 200X | |
| Detector | Tipo do detector | FPD |
| Definição | 101 LP/cm | |
| Área eficaz |
58mm×54mm |
|
| Computador do sistema | Sistema operacional | PC industrial, vitória 7, processador i7 |
| Monitor | 22" LCD | |
| Software | Interface de usuário | Sistema do processamento de imagens da Multi-função DXI de Unicomp |
| Plataforma de funcionamento | Área de carregamento máxima | 235mm×205mm |
| Máximo Inspeção Área | 190mm×165mm | |
| Peso de carregamento máximo | 5kg | |
| Controle do movimento | Manches, rato e teclados numéricos | |
| Rotação | Dispositivo elétrico da inclinação da opção 360° | |
| Navegação | Câmera | Câmera de HD, ponto do laser |
| Linha central | Manipulador | 3-linha central com X/Y/Z |
| Características do equipamento | Fonte de alimentação | C.A. 110~220V (±10%) 50Hz, 1kW |
| Dimensões do esboço | 750 (L)×570 (W)×890 (H) milímetro | |
| Peso do sistema | 300 quilogramas | |
| Garantia | Uma garantia do ano, substituição livre as peças devido ao defeito do fabricante original, mas espera dos danos sintéticos e da força maiores | |
| Acessórios opcionais | Gabarito da rotação | |
Aplicação
- SMT, BGA, CSP, Flip Chip, detecção do diodo emissor de luz,
- Semicondutor, componentes de empacotamento, indústria da bateria,
- Fundição de alumínio, plástico moldando, cerâmica, outras indústrias especiais.
- Componentes eletrônicos, peças automotivos, Foto-voltaicas,
Características
- tubo de raio X fechado de 90kV 5µm
- Navegação nas janelas, alvo que segue convenientemente
- Área de carregamento máxima 235mm×205mm milímetro, área máxima 165mm×190mm da inspeção, com ampliação 200X
- FPD de alta resolução com sistema do movimento de 3 linhas centrais, encontram procuras da inspeção básica
Imagens do raio X
Segurança do raio X: Todas as máquinas de raio X fabricadas pela tecnologia de Unicomp encontram o Subchapter 1020,40 J regulamentar de FDA-CDRH CFR 21 para sistemas do raio X do armário. FDA - o padrão de CDRH para sistemas do raio X do armário indica que a emissão da radiação não excederá. 5millirem /hr.2 " de alguma superfície externo. Nossas máquinas (o escapamento <1> é tipicamente 5-10 vezes menos do que os standard internacionais.
