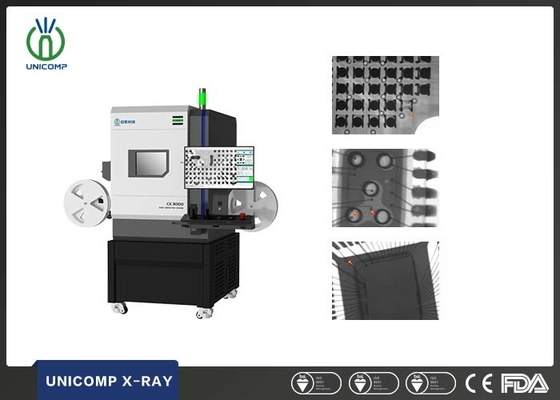

1uSv/h portátil 90kV 0.5kW X Ray Inspection Machine For PCBA
Propriedades Básicas
Local de Origem:
CHINA
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
CX3000
Propriedades comerciais
Quantidade mínima de pedido:
1set
Preço:
can negotiate
Condições de pagamento:
T/T,L/C
Capacidade de fornecimento:
30 grupos pelo mês
Resumo do Produto
Especificações técnicas Ponto Descrição Especificações Tubos de raios-X Voltagem máxima, tipo 90 kV, fechado Consumo de energia 8W Tamanho do ponto focal 5 μm Magnificação 200X Detector Tipo de detector FPD Resolução 101 LP/cm Área eficaz 58 mm × 54 mm SistemaComputador Sistema de Operação PC ...
Detalhes do produto
Destacar:
0.5kW X Ray Inspection Machine
,90kV X Ray Inspection Machine
,máquina da inspeção de 1uSv/H PCBA
Name:
Eletrônica X Ray Machine
Application:
SMT, EMS, BGA, eletrônica, CSP, diodo emissor de luz, Flip Chip, semicondutor
X-Ray Coverage:
48mm x 54mm
X-Ray Leakage:
< 1uSv="">
Weight:
300 kg
Power Consumption:
0.5kW
Descrição do produto
Especificações técnicas
| Ponto | Descrição | Especificações |
| Tubos de raios-X | Voltagem máxima, tipo | 90 kV, fechado |
| Consumo de energia | 8W | |
| Tamanho do ponto focal | 5 μm | |
| Magnificação | 200X | |
| Detector | Tipo de detector | FPD |
| Resolução | 101 LP/cm | |
| Área eficaz | 58 mm × 54 mm | |
| SistemaComputador | Sistema de Operação | PC industrial, Win 7, processador i7 |
| Monitor | 22 ̊ LCD | |
| Software | Interface do usuário | Unicomp Multifunção DXI sistema de processamento de imagem |
| Plataforma de trabalho | Max. Área de carga | 235 mm × 205 mm |
| Área de inspecção máxima | 190 mm × 165 mm | |
| Max. Peso de carga | 5 kg | |
| Controle de movimento | Joysticks, Mouse e teclados | |
| Rotação | Opção de fixação de inclinação de 360° | |
| Navegação | Câmara | Câmera HD, ponto laser |
| Eixo | Manipulador | 3 eixos com X / Y / Z |
| Características do equipamento | Fornecimento de energia | AC 110~220V (±10%) 50Hz, 1kW |
| Dimensões de contorno | 750 ((L) × 570 ((W) × 890 ((H) mm | |
| Peso do sistema | 300 kg | |
| Garantia | Garantia de um ano, substituição gratuita das peças devido a defeito do fabricante original, mas esperar danos causados pelo homem e força maior | |
| Acessórios opcionais | Jig de rotação |
|
AAplicação
- SMT, BGA, CSP, Flip Chip, Detecção de LED,
- Semicondutores, componentes de embalagens, indústria de baterias,
- Fusão a óleo de alumínio, moldagem de plásticos, cerâmica, outras indústrias especiais.
- Componentes eletrónicos, peças automotivas, fotovoltaicos,
Características
- 90 kV 5 μm tubo fechado de raios-X
- FPD de alta resolução com sistema de movimento de 3 eixos, satisfazendo exigências básicas de inspeção
- Navegação nas janelas, localização do alvo convenientemente
- Área de carga máxima 235 mm × 205 mm, área de inspecção máxima 165 mm × 190 mm, com ampliação 200x
Imagens de raios-X
Segurança dos raios-X: Todas as máquinas de raios-X fabricadas pela Unicomp Technology cumprem o Regulamento FDA-CDRH CFR 21 1020.40 Subcapítulo J para sistemas de raios-X de gabinete.O padrão FDA-CDRH para sistemas de raios-X de gabinete afirma que a emissão de radiação não excederá. 5 millirem /h.2" de qualquer superfície externa.(Fugas < 1μSv/h)são tipicamente 5 a 10 vezes inferiores aos padrões internacionais.
