Máquina da inspeção de HD BGA X Ray para componentes eletrônicos e bondes
Detalhes do produto
sistema de inspeção do raio do bga x
,máquina do raio do bga x

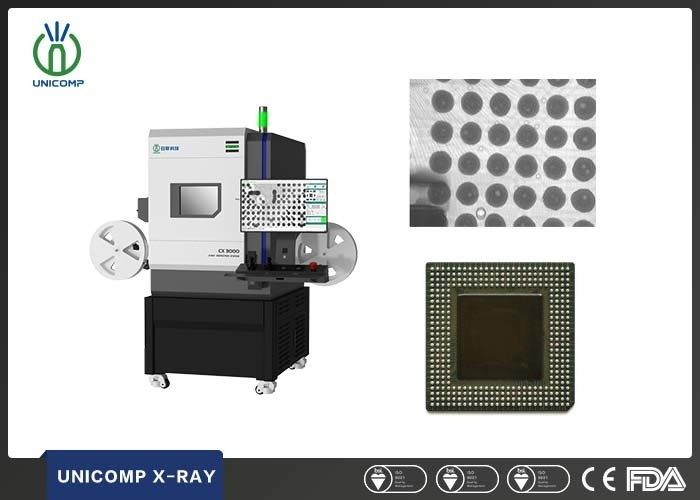

Máquina de inspecção por raios-X BGA para componentes electrónicos e eléctricos
| Ponto | Definição | Especificações |
| Parâmetros do sistema | Tamanho | 750 ((L) x 570 ((W) x 890 ((H) mm |
| Peso | 300 kg | |
| Potência | 220 AC/50 Hz | |
| Consumo de energia | 0.5kW | |
| Tubos de raios-X | Tipo | Fechado |
| Max.Voltagem | 100 kV | |
| Max. Potência | 200 μA | |
| Tamanho do ponto | 5 μm | |
| Detector | Intensificador | FPD |
| Cobertura por raios-X | 48 mm x 54 mm | |
| Resolução | 208 Lp/cm | |
| Estação de trabalho | Tamanho máximo de carga | 200 mm x 200 mm |
| Max.Área de inspecção | 200 mm x 200 mm | |
| Visualizações de ângulo oblicuo | Fixação giratória de 360° (opcional) | |
| Fugas de raios-X | < 1μSv/h | |
O NOSSO SERVIÇO
1A sua pergunta será respondida em 12 horas.
2Fabricação original para os clientes, com preço competitivo.
3Oferecemos garantia de um ano, formação gratuita e suporte tecnológico ao longo da vida.
4Podemos organizar o envio por via aérea, DHL, FedEx, UPS, e por mar, etc. para você, e dar-lhe-á o número de rastreamento após o envio.
5. Bem treinado e profissional após-venda equipe de serviço para apoiá-lo.
6.Manual irá embalar com a máquina. Ele vai mostrar-lhe como usar a máquina passo a passo.
7Os artigos só são enviados após o pagamento.
Procedimentos de ensaio BGA totalmente automáticos
1Uma simples programação com clique do mouse sem a necessidade de intervenção do operador no componente pode detectar cada BGA automaticamente.
2. Teste automático de BGA, verifique com precisão a ponte, a soldagem, a soldagem a frio e a relação de vazio do BGA.
3. Teste BGA automático resultados de ensaio repetíveis, a fim de controlar o processo
4Os resultados dos testes serão exibidos no ecrã e podem ser exportados para o Excel para facilitar a revisão e arquivamento
Programação NC
1.Uma simples operação de cliques do mouse escrever procedimentos de teste
2O estágio pode ser o posicionamento do diretor X, Y; o tubo de raios X e o posicionamento do detector Z.
3.Software de regulação de tensão e corrente
4Configurações da imagem: brilho, contraste, ganho automático e exposição
5O utilizador pode definir o tempo de pausa do interruptor do programa
6.Anti-colisão sistema pode atender a inclinação máxima e observar objetos
Imagens de inspecção:
-
