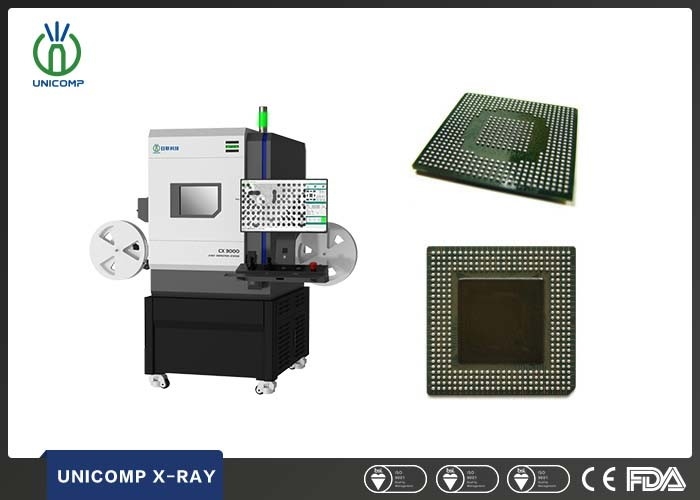

Máquina eficiente alta da inspeção de BGA X Ray, micro sistemas de armário do foco X Ray
Detalhes do produto
sistema de inspeção do raio do bga x
,equipamento da inspeção do bga
máquina da inspeção do raio X dos sistemas de armário BGA do raio X do Micro-foco
| Artigo | Definição | Especs. |
| Parâmetros de sistema | Tamanho | 750 (L) x570 (W) x890 (H) milímetro |
| Peso | 300kg | |
| Poder | 220AC/50Hz | |
| Consumo de potência | 0.5kW | |
| Tubo de raio X | Tipo | Fechado |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Tamanho de ponto | 5μm | |
| Detector | Intensificador | FPD |
| Cobertura do raio X | 48mm x 54mm | |
| Definição | 208Lp/cm | |
| Estação de trabalho | Tamanho de Max.Loading | 200mm x 200mm |
| Área de Max.Inspection | 200mm x 200mm | |
| Opiniões de ângulo oblíquo | dispositivo bonde 360° giratório (opcional) | |
| Escapamento do raio X | <1> | |
O sistema de inspeção do raio X é um sistema de inspeção de capacidade elevada completamente caracterizado do raio X com um preço imbatível à relação do desempenho e inclui todos os recursos avançados que você esperaria encontrar em um sistema de inspeção muito mais caro do raio X.
Aplicação:
MICROPLAQUETA 1.BGA/CSP/FLIPS:
Construir uma ponte sobre, anula, abre, Expcessive/insuficiente
2.QFN: Construir uma ponte sobre, anula, abre, registro
componentes 3.SMT padrão:
QFP, ÉBRIO, SOIC, microplaquetas, conectores, outro
4.Semiconductor:
o fio bond, morre anexo VAGO, MOLDE, VÁCUO
placa 5.Multi-layer (MLB):
O registro interno da camada, pilha da ALMOFADA, cega/enterrou vias
