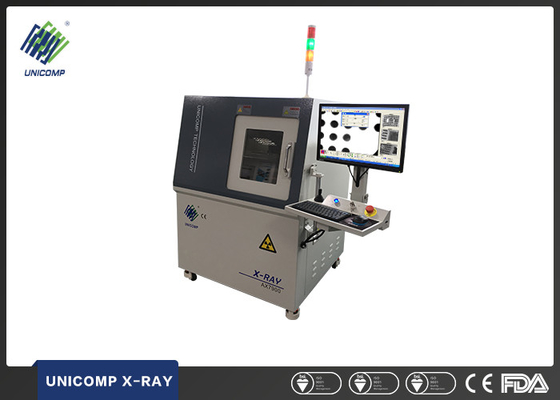

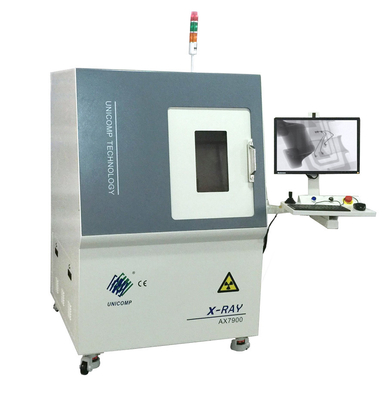

O diodo emissor de luz de AX7900 IC grampeia a máquina da inspeção do raio X, máquina da eletrônica de Digitas X Ray
Detalhes do produto
equipamento da inspeção do raio de x
,Sistema de Inspeção de Raios X
,Máquina da inspeção do raio X dos grampos
O diodo emissor de luz de AX7900 IC grampeia o detector dos componentes eletrônicos da máquina da inspeção do raio X
Descrição:
tubo de raio X de 90KV 5μm, detector de FPD. estação de trabalho da Multi-função, padrão XY do movimento da multi-linha central com movimento da inclinação de ±60° (opção). Movimento da linha central de Z para o tubo de raio X & FPD ao aumento/diminuição magnification/FOV. Sistema de posicionamento conveniente do ponto do alvo. sistema do processamento de imagens da Multi-função DXI com programação XY para rotinas da inspeção da imagem múltipla. Área de carga máxima 420mm x 420mm, área máxima 380 x 380mm da detecção, com ampliação do sistema de ~300X.
CARACTERÍSTICAS:
tubo de raio X de 90KV 5μm, detector de FPD.
estação de trabalho da Multi-função, movimento X-Y da multi-linha central. movimento do “arco” de ±60° (opção).
Os controles de movimento incluem: Movimento da tabela de X/Y mais o tubo da linha central de Z e o movimento do detector, movimento da inclinação de ±60° (opção).
sistema do processamento de imagens da Multi-função DXI.
Função de programação de X/Y para rotinas da inspeção da imagem múltipla
Área de carga máxima 420mm x 420mm, área máxima 380 x 380mm da detecção, com ampliação do sistema de ~300X.
Vácuo de BGA/medida da área mais a geração de relatório.
APLICAÇÃO:
Diodo emissor de luz, SMT, BGA, CSP, inspeção da microplaqueta de aleta.
Semicondutor, componentes de empacotamento, indústria da bateria.
Componentes eletrônicos, peças de automóvel, indústria fotovoltaico.
De alumínio morre a carcaça, plástico do molde.
Cerâmica, outras indústrias especiais
| Artigo | Definição | Especs. |
| Parâmetros de sistema | Tamanho | 1100 (L) x1100 (W) x1500 (H) milímetro |
| Peso | 1000kg | |
| Poder | 220AC/50Hz | |
| Consumo de potência | 0.8kW | |
| Tubo de raio X | Tipo | Fechado |
| Max.Voltage | 80kV/90kV | |
| Max.Power | 12W/8W | |
| Tamanho de ponto | 5μm/15μm | |
| Sistema do raio X | Intensificador | FPD |
| Monitor | 22"’ LCD | |
| Ampliação do sistema | 160 X/360X | |
| Região da detecção | Tamanho de Max.Loading | 440mm x 400mm |
| Área de Max.Inspection | 420mm x 380mm | |
| Escapamento do raio X | <1> | |
Imagens da inspeção:
-
