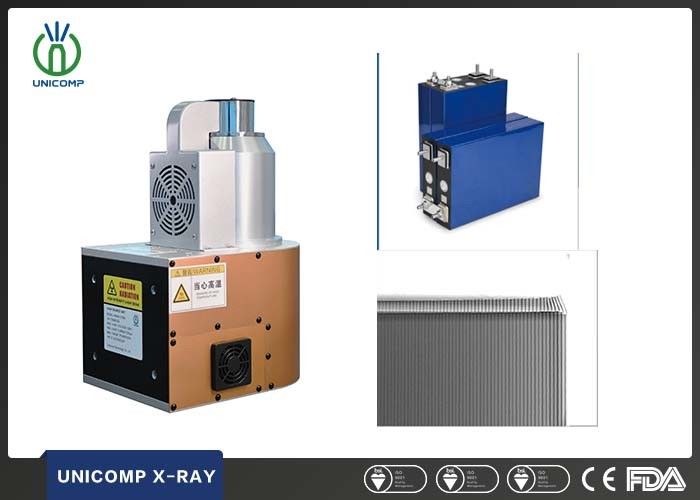

Fonte de Raios X Microfoco de 130KV para Detecção de Defeitos Internos em Baterias de Lítio
Detalhes do produto
130kV Microfocus X Ray Source
,CE Microfocus X Ray Source
,SMT X Ray Machine Radiation Source
Fonte de Raios X Microfoco Unicomp 130kV para Máquina de Raios X EMS SMT PCBA BGA QFN
UNMS-U130B é um tubo fechado Fonte de Raios X Microfoco de 130 kV utilizando tecnologia de cátodo quente, controle digital e 100% de matérias-primas nacionais. Possui as vantagens de tamanho de foco pequeno, alta ampliação, emissão estável de raios X, maior potência de saída e forte capacidade de penetração. A alta tensão, o circuito de controle e a unidade de resfriamento são devidamente dispostos em um espaço compacto, com fonte de alimentação DC de 24V e controle de porta serial RS232. É muito adequado para aplicações de imagem com alta resolução e alta penetração.
Parâmetro Chave:
-
Tensão Máxima do Tubo: 130kV
-
Potência Máxima do Tubo: 65W
-
Tamanho Mínimo do Foco: <8μm
-
Ângulo do Feixe: 110±3°
Aplicações:
-
Pacote de Circuito Integrado
-
Fabricação Eletrônica SMT, PCBA
-
Substrato / Módulo IGBT
-
Bateria EV
Especificações:
| Faixa de Tensão Operacional do Tubo | 40-130 kV |
| Faixa de Corrente Operacional do Tubo | 0-500 μA |
| Potência Máxima do Tubo | 65W |
| Tensão de Entrada (DC) | 25±0.5V |
| Consumo de Energia | Menos de 150W |
| Material/Espessura da Janela | Be/0.51mm |
| Diâmetro da Janela | 38mm |
| Ângulo do Feixe | 110±3° |
| Material do Alvo | W |
| FOD | 10±0.5mm |
| Peso | Aprox. 13kg |
| Bloqueio de Segurança | Curto-circuito Externo |
| Conexão de Controle | RS232 |
| Modo de Operação | Contínuo |
| Temperatura Ambiente de Operação | 10-40℃ |
| Temperatura Ambiente de Armazenamento | 0-50℃ |
| Umidade de Operação e Armazenamento | 10-80% |

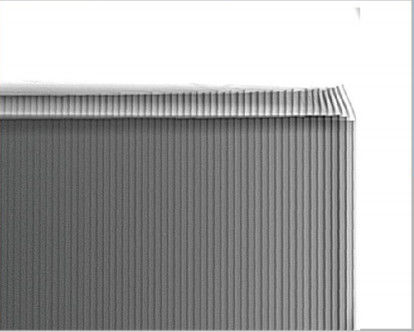

Imagens de Raios-X:
Pegada:
-
