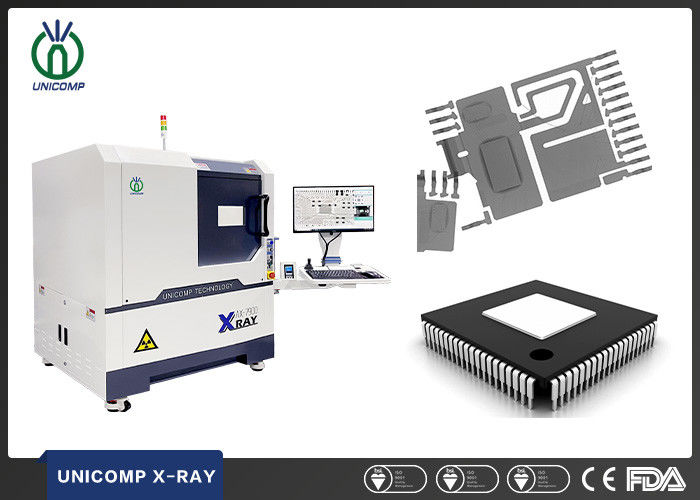

Máquina de raios-X de conformidade CE FDA Unicomp AX7900 para EMS SMT PCBA BGA QFN CSP verificação de soldagem por vácuo
Descrição:
Tubo de raios-X de 90KV 5μm, Detector FPD. Estação de trabalho multifuncional, movimento multi-eixo XY padrão com movimento de inclinação de ±60° (opcional). Movimento do eixo Z para tubo de raios-X e FPD para aumentar/diminuir a ampliação/FOV. Sistema de posicionamento de ponto de destino conveniente. Sistema de processamento de imagem DXI multifuncional com programação XY para múltiplas rotinas de inspeção de imagem. Área máxima de carregamento 420mm x 420mm, área máxima de detecção 380 x 380mm, com ampliação do sistema ~300X.
CARACTERÍSTICAS:
Tubo de raios-X de 90KV 5μm, Detector FPD.
Estação de trabalho multifuncional, movimento multi-eixo X-Y. Movimento de "Arco" de ±60° (Opcional).
Os controles de movimento incluem: movimento da mesa X/Y mais movimento do tubo e detector do eixo Z, movimento de inclinação de ±60° (opcional).
Sistema de processamento de imagem DXI multifuncional.
Função de programação X/Y para múltiplas rotinas de inspeção de imagem
Área máxima de carregamento 420mm x 420mm, área máxima de detecção 380 x 380mm, com ampliação do sistema ~300X.
Medição automática de vácuo/área BGA mais geração de relatório.
APLICAÇÃO:
Inspeção de LED, SMT, BGA, CSP, Flip Chip.
Semicondutores, componentes de embalagem, indústria de baterias.
Componentes eletrônicos, peças automotivas, indústria fotovoltaica.
Fundição sob pressão de alumínio, moldagem de plástico.
Cerâmica, outras indústrias especiais
Especificações:
| Resumo do sistema |
| Tamanho |
1200(L)×1200(P)×1500(A)mm |
| Peso da máquina |
1130 kg |
| Fonte de alimentação |
AC 110/220V, 50/60Hz |
| Tamanho da embalagem de madeira compensada |
1350(L)×1350(P)×1800(A)mm |
| Peso da embalagem |
1330 kg |
| Consumo de energia |
1,3 kW |
| Tubo de raios-X |
| Tipo de tubo |
Selado |
| Potência máxima |
8W |
| Voltagem |
0~90kV (Ajustável) |
| Tamanho do ponto focal |
5μm |
| Sistema de imagem |
| Detector |
Detector de painel plano (FPD) |
| Tamanho do pixel |
85μm |
| Área de detecção efetiva |
65*65mm |
| Taxas de quadros |
40fps |
| Matriz de pixels |
768*768 |
| Ampliação do sistema |
600X |
| Software |
| Medição automática |
Medição automática de vazios de soldagem BGA e suporte à saída de dados/gráficos |
| Múltiplas ferramentas de medição |
Suporte à medição de distância, ângulo, diâmetro, polígono, taxa de preenchimento PTH, etc. |
| Modo CNC |
Inspeção programável CNC, fácil operação e amigável ao usuário |
| Exibição em tempo real |
Exibição em tempo real dos dados de trabalho de voltagem, corrente, ângulo, data, etc. |
| Navegação |
Sistema de posicionamento de ponto de destino conveniente |
| Sistema de controle de movimento |
| Controle de movimento |
Joystick, teclado e mouse |
| Área/peso máximo de carregamento |
520*420mm / 10kg |
| Área máxima de inspeção |
460*400mm |
| Ângulo de inclinação |
±30° |
| Manipulador |
5 eixos com X / Y / Z1 / Z2 / T |
| PC industrial |
| Monitor |
Tela LCD FHD de 24’’ |
| SO do sistema |
Windows 10 64 bits |
| Disco rígido |
1TB |
| RAM |
8GB |
| Modelo da CPU |
Processador Intel i7 |
| Outras características |
| Economia de energia |
Desligamento automático de raios-X quando está fora de funcionamento por mais de 5 minutos |
| Segurança de raios-X |
<1μSv/h (Atende a todos os padrões internacionais) |
| Gerenciamento de autoridade |
Sistema de gerenciamento de acesso por impressão digital e suporte ao acesso por senha. |
| Operação segura |
Intertravamento eletromagnético, luz de advertência e monitor de vazamento de radiação em tempo real |
| * As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema. |
