Máquina do raio do NDT X
Detalhes do produto
varredor do raio do veículo x
,máquina do raio do veículo x

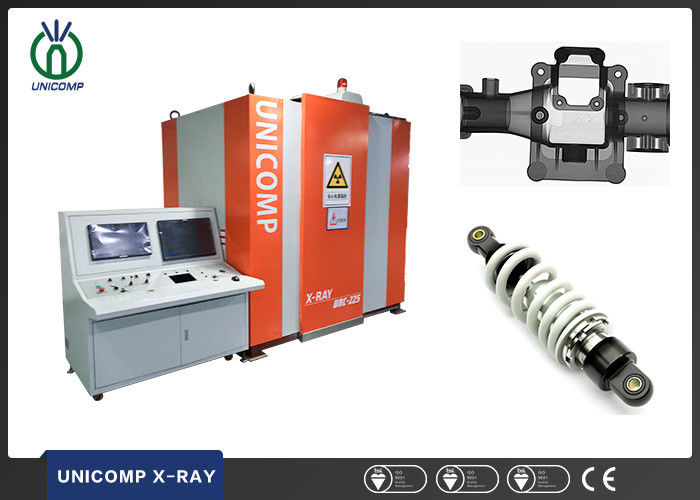

Máquina de raios X de TDN de qualidade Unicomp UNC225 com norma ASTM EN12543 para ensaio de defeitos de amortecedores de choque
Características:
O gabinete blindado contra raios-X cumpre os regulamentos internacionais mais rigorosos para dispositivos de radiação totalmente blindados.Fabricados em aço com blindagem completa por chumbo.
Equipado com fontes de raios-X de 160 kV ou Micro ¢ fontes de foco até 150 kV.
Equipado com um detector digital de painel plano (disponível em diferentes tamanhos e resoluções).
Armário concebido com uma porta deslizante dupla para carregamento de fundição com uma janela de inspecção de chumbo/vidro.
Portas de carga equipadas com cortinas de luz de segurança.
Movimentos de portas de alta velocidade controlados por inversor.
Circuitos eletrónicos de segurança controlados por um controlador multifunção
Raios-X piscando nas luzes de aviso entrelaçadas com circuito de falha de luz.
Aplicações:
É amplamente aplicado para inspeccionar todos os tipos de fundição, NDT para bolhas de ar, porosidade e estrangeiros indesejados.Corda de aço de coroa e correia de aço de escória de pneus- rachaduras, soltos e outras falhas nos hubs, recipientes de pressão, materiais refratários, tubos de balas, tubos soldados e tubos de parafusos.
| Parâmetros do sistema | Dimensões | 2230mm*1582mm*2478mm ((L*W*H) |
| Peso do equipamento | 5T | |
| Potência | 8KW | |
| Penetração máxima ((AL/FE)) | 150 mm/25 mm | |
| Faixa de detecção | Φ500*800 mm | |
| Peso da carga | 100 kg | |
| Ambiente de trabalho | 5-40° ≤ 80%HR | |
| Força de instalação | Sistema trifásico de cinco fios AC380V | |
| Taxa de vazamento da dose de raios-X | ≤ 1 uSv/h | |
| Gerador de raios-X | Voltagem do tubo | 225 kV |
| Potência | 640W/1600W | |
| Tamanho do foco | 1.0 mm/3.0 mm | |
| Detector | Área de imagem | 215 mm x 215 mm |
| Resolução | 2.8LP/mm | |
| Detector (FPD de seleção) | Área de imagem | 250 mm x 300 mm |
| Matriz de pixels | 1792 mm*2176 mm | |
| Tamanho do pixel | 139 μm | |
| Taxa de quadros | 9fps ((1x1) 30fps ((2x2) | |
-
