Máquina de raios X de bateria de iões de lítio
Detalhes do produto

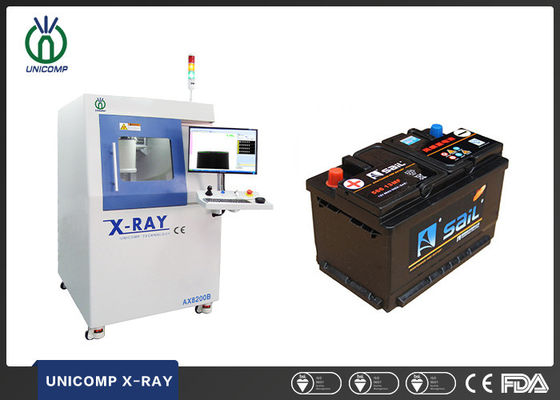

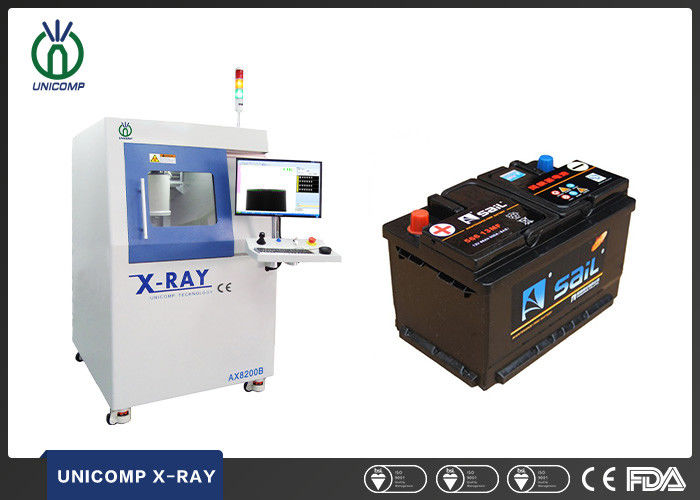

Máquina de raio X de Unicomp AX8200B para o enrolamento de bobinas laminado da pilha de bateria do Li-íon do polímero perfurador cilíndrico automaticamente
O equipamento da detecção do raio X da bateria de lítio de tipos múltiplos e da automatização completa único-em desenvolvimento pela tecnologia de Unicomp é visado para inspecionar o alinhamento das pilhas métrico e cataloga a qualidade de solda. Melhora a automatização assim como ganha imagens internas a alta definição por meio da tecnologia imagiológica do raio X. Esta tecnologia é aplicada extensamente à detecção de bateria de lítio nos vários tipos que incluem baterias do poder, as cilíndricas, do polímero, as prismáticos e laminada.
Aplicações:
●Detecção comum do defeito da solda da parte de polo da bateria de lítio,
●Detecção do caso de bobinamento das baterias da bateria de lítio,
●BGA, CSP, diodo emissor de luz, Flip Chip, semicondutor,
●Indústria da bateria, carcaça pequena do metal,
●Módulo de conector eletrônico,
●Componentes aeroespaciais, indústria fotovoltaico,
●Outras indústrias especiais.
| Parâmetros de sistema | Dimensão (L×W×H) | 1080mmX1180mmX1730mm |
| Peso | 850KG | |
| Ambiente de trabalho | 0~40℃ | |
| Poder | 0.4KW | |
| Precisão | ±60μm | |
| Modo de funcionamento | Off-line | |
| Tubo de raio X | Tipo | Fechado |
| Max.Voltage | 100kv | |
| Max.Current | 0.2mA | |
| Tamanho de ponto focal | 5um | |
| Quantidade | 1 | |
| Detector da imagem | Tipo | Intensificador de imagem |
| Definição | 110 Lp/cm | |
| Tamanho | 4" | |
| Quantidade | 1 | |
| Aplicado a | Bateria de lítio, semicondutor | |
| Max.Capacity | -- | |
| Relação da operação | ≥95% | |
| Tamanho aplicável | Área da detecção: 390mm*440mm | |
| Artigos | Falha interna | |
| Exemplos do cliente | FOXCCON/SAMSUNG/HUWEI | |
| Características do equipamento |
detecção comum do defeito da solda da parte de polo da bateria do *Lithium; detecção do caso de bobinamento da pilha de bateria do *Lithium; *BGA, CSP, diodo emissor de luz, Flip Chip, semicondutor; Eletrônica *Automotive; Energia *Solar, indústria fotovoltaico; indústrias especiais do *Other |
|
-
