Equipamento de inspeção de raios X da indústria eletrônica da indústria para fio 1215x1325x1700mm
Propriedades Básicas
Local de Origem:
China
Marca:
UNICOMP
Certificação:
CE, FDA
Número do modelo:
AX7900
Propriedades comerciais
Quantidade mínima de pedido:
1 conjunto
Preço:
can negotiate
Condições de pagamento:
T/T,L/C
Capacidade de fornecimento:
300 conjuntos por mês
Resumo do Produto
Equipamento de Inspeção por Raio-X para Eletrônicos Descrição da máquina de Raio-X para CI AX7900: É amplamente utilizado em uma variedade de campos, incluindo BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Fabricação de Baterias, Fundição de Pequenos Metais, Módulos Conectores Eletr...
Detalhes do produto
Destacar:
Equipamento de inspecção por raios-X para fios
,Equipamento de inspecção por raios-X para a indústria electrónica
,Equipamento de inspecção por raios-X de fios
Name:
Máquina da inspeção do raio X de Unicomp
Industry:
Indústria eletrónica
Size:
1215(C)x1325(L)x1700(A)mm
Weight:
1240kg
Power Consumption:
0,8 kW
Descrição do produto

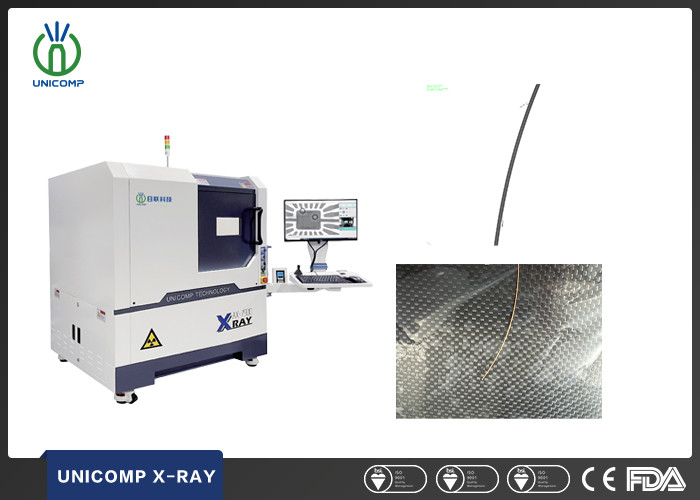

Equipamento de Inspeção por Raio-X para Eletrônicos
Descrição da máquina de Raio-X para CI AX7900:
É amplamente utilizado em uma variedade de campos, incluindo BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Fabricação de Baterias, Fundição de Pequenos Metais, Módulos Conectores Eletrônicos, Cabos, Componentes Aeroespaciais, a Indústria Fotovoltaica, entre outros.
APLICAÇÃO da máquina de Raio-X para CI AX7900:
- Mesa de Inspeção de Grande Porte com Ponteiro a Laser para Localização Precisa
- Recursos de Controle de Alta Precisão, Programação CNC, Ajuste Automatizado de Posicionamento
- FPD Inclinável em ±25 Graus
- Mecanismo de Travamento Eletromagnético Seguro
- Mecanismo de Controle de Acesso por Impressão Digital
- Monitoramento Contínuo dos Níveis de Radiação em Tempo Real
CARACTERÍSTICAS da máquina de Raio-X para CI AX7900:
- Tubo de Raio-X de 90KV 5μm, Detector FPD.
- Estação de trabalho multifuncional, movimento multieixo X-Y. Movimento "Arco" de ±60° (Opcional).
- Os controles de movimento incluem movimento da mesa X/Y mais movimento do tubo e detector no eixo Z, movimento de inclinação de ±60° (opcional).
- Sistema de processamento de imagem DXI multifuncional.
- Função de programação X/Y para rotinas de inspeção de múltiplas imagens
- Área máxima de carregamento 600mm x 520mm, área máxima de detecção 505 x 440mm, com Ampliação Geométrica de ~52X.
- Medição automática de vazios/áreas de BGA mais geração de relatórios.
Especificações Técnicas do AX7900
| Item | Definição | Especificações |
| Parâmetros do Sistema | Tamanho | 1215(C)x1325(L)x1700(A)mm |
| Peso | 1240kg | |
| Energia |
AC 220V, 50/60Hz
|
|
| Consumo de Energia | 0.8kW | |
| Tubo de Raio-X | Tipo |
Selado
|
| Tensão Máxima |
90kV
|
|
| Potência Máxima |
8W
|
|
| Tamanho do Ponto | 84μm | |
| Sistema de Raio-X | Intensificador | FPD (Detector de Painel Plano) |
| Monitor | LCD de 24 " | |
| Ampliação do Sistema | 160 X/360X | |
| Região de Detecção | Tamanho Máximo de Carregamento | 600mm x 520mm |
| Área Máxima de Inspeção | 505mm x 440mm | |
| Vazamento de Raio-X | <1μSv/h | |
Imagens de Inspeção da máquina de Raio-X para CI AX7900:
