Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | Eletrônica X Ray Machine | Aplicação: | SMT, EMS, BGA, eletrônica, CSP, diodo emissor de luz, Flip Chip, semicondutor |
---|---|---|---|
Cobertura do raio X: | 48mm x 54mm | Escapamento do raio X: | < 1uSv=""> |
peso: | 300kg | Consumo de potência: | 0.5kW |
Realçar: | 90KV X Ray Inspection System,FPD X Ray Inspection System,Eletrônica X Ray Machine para PCBA |

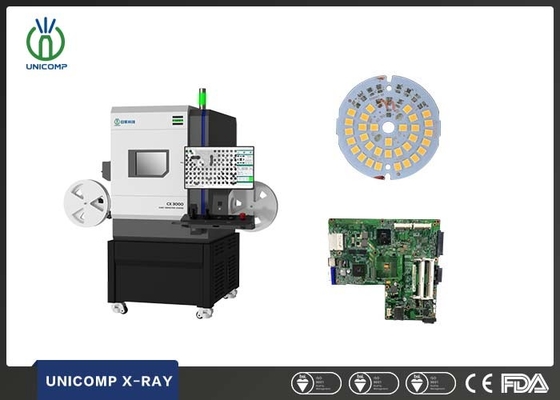

Sistema de inspeção do raio X de FPD 90KV para a inspeção do defeito de PCBA
Especificação da máquina de raio X Desktop
Artigo | Definição | Especs. |
Parâmetros de sistema | Tamanho | 750 (L) x570 (W) x890 (H) milímetro |
Peso | 300kg | |
Poder | 220AC/50Hz | |
Consumo de potência | 0.5kW | |
Tubo de raio X | Tipo | Fechado |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
Tamanho de ponto | 5μm | |
Detector | Intensificador | FPD |
Cobertura do raio X | 48mm x 54mm | |
Definição | 208Lp/cm | |
Estação de trabalho | Tamanho de Max.Loading | 200mm x 200mm |
Área de Max.Inspection | 200mm x 200mm | |
Opiniões de ângulo oblíquo | dispositivo elétrico 360° giratório (opcional) | |
Escapamento do raio X | <1> |
Aplicação da máquina de raio X de SMT
BGA, CSP, diodo emissor de luz, Flip Chip, semicondutor, indústria da bateria, carcaça pequena do metal, módulo de conector eletrônico, componentes aeroespaciais, indústria fotovoltaico, outras indústrias especiais.
CARACTERÍSTICAS da máquina de raio X Desktop
1. tubo de raio X 100kV de 5μm;
2. FPD dinâmico com uma alta resolução de 1000×1124;
3. Equipado com o dispositivo elétrico 360° giratório para eliminar a sombra do PNF;
4. A área da detecção é posicionada facilmente por um balancim externo;
5. Inspeção & análise da junção de solda e da estrutura interna dos materiais;
6. Segurança alta com soldadura da ligação, bloqueio, e o botão sem emenda da emergência.
Descrição da máquina de raio X de SMT
A inspeção do raio X é um método de teste não-destrutivo que examine muitos tipos de componentes manufaturados com o poder penetrante dos raios X verificar estruturas internas.
Este raio X é projetado fornecer a imagem latente de alta resolução do raio X para a indústria eletrónica. Este sistema versátil é eficaz para muitas aplicações no processo de manufatura do PWB. Isto inclui BGA, CSP, QFN, microplaqueta de aleta, ESPIGA e vários componentes de SMT. é um instrumento de apoio poderoso para o desenvolvimento de processo, a monitoração de processo, e o refinamento de operações do rework. Suportado por uma relação de software poderosa e fácil de usar, o raio de x pode encontrar as necessidades de fábricas pequenas e grandes.
FAQ:
1. Como sobre o pacote? É seguro durante a entrega?
Toda a máquina da inspeção do raio X é embalada com a caixa contínua de madeira padrão. É seguro ao enviar.
2. Você fornece a garantia? Como sobre o serviço pós-venda?
garantia livre para peças sobresselentes, suporte laboral de 1-ano da toda a vida.
Nós temos uma equipe pós-venda profissional, se alguma pergunta, os vídeos assistentes é fornecida igualmente no serviço da após-venda.
3. Se nós vimos a sua fábrica se você fornecerá o treinamento livre?
Sim, nós damos-lhe boas-vindas calorosamente para visitar nossa fábrica, nós arranjaremos o treinamento livre para você.
Nossos serviços
